在高速光通信系統中，光模塊的插拔精度與連接穩定性直接影響整個系統的性能表現。一項創新的內嵌式設計，正悄然改變著光模塊的組裝與使用體驗。

當下，隨著數據中心與云計算對高速率通信需求的激增，100G、200G乃至400G光模塊已成為行業標配。然而，傳統光模塊在結構設計中長期存在一些痛點：

光接口與外部光纖連接器對準精度不足、插拔困難、易產生電磁泄漏，尤其是在高密度、高集成度的應用場景中，這些問題更為凸顯。

一種內嵌式光模塊，通過巧妙的機械與光學結構設計，有效解決了上述問題。

01 結構剖析，光模塊的“活動關節”設計

該內嵌式光模塊主要由主體、光口活動塊、卡板與卡槽系統、光器件、光接口及電路板等核心部件組成。

主體與光口活動塊之間采用卡板與卡槽的滑動連接方式，這不僅保證了二者的穩定固定，還預留了一定的間隙空間。

這種“微動關節”設計，是本次創新的關鍵所在?？ò逭嬖O(shè)有卡齒，對應卡槽內壁開有卡孔，二者嚙合后可實現鎖定，同時允許光口活動塊在一定范圍內靈活微調。

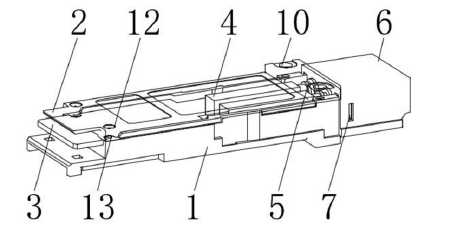

圖1：內嵌式光模塊立體結構示意圖

光口活動塊左側開有多個光孔，每個光孔內滑動連接一個光接口。所有光接口左端共同固定于同一個光器件上，而光器件則與電路板硬連接固定。

這種設計實現了光接口與光器件之間的直接剛性連接，避免了傳統光纖跳接引入的損耗與不穩定性。

02 公差轉化，從制造誤差到位置容差

在精密制造中，公差不可避免。傳統光模塊因光接口與外殼位置固定，一旦存在組裝公差，就容易導致與外部連接器插拔不暢、對準偏差甚至信號泄漏。

本設計通過 “卡板-卡槽”間隙系統，將制造公差轉化為可調節的位置公差。

當外部光纖連接器插入時，光口活動塊可在微小范圍內自適應移動，引導連接器順暢對接，顯著降低插拔力，避免因強行插拔導致的光口損傷。

光接口表面還設置有密封環，在插入光孔時既能確保光學對準，也能防止灰塵和雜質侵入，提升接口的長期可靠性。

圖2：光口活動塊右視剖面結構

03 硬連接架構，提升高速性能與集成度

在高速光模塊中，信號完整性至關重要。傳統方案中，光器件與電路板常通過軟板焊接連接，但隨著速率提升、焊盤增多、間距縮小，焊接可靠性與信號一致性面臨挑戰。

該專利采用電路板與光器件直接硬連接的方式，光接口與光器件也為剛性固定。這種架構減少了中間連接環節，有利于保持高速信號質量，同時提高了模塊的整體機械強度。

電路板通過其表面開設的定位槽，與主體上通過第二安裝孔固定的螺釘配合，實現精準定位與緊固，確保內部組件在振動或插拔中不會發生位移。

圖3：光模塊立體分解結構示意圖

04 模塊化安裝，簡化組裝并增強維護性

該光模塊的組裝流程清晰，體現了良好的模塊化設計思想。首先，將已固定好的電路板、光器件及光接口整體放入主體內腔，利用內壁形狀進行預定位。

隨后蓋上蓋板，通過第一安裝孔與第一螺孔進行主固定。第二安裝孔與第二螺孔的螺釘在緊固時，會穿過電路板上的定位槽，從而對電路板形成雙重定位與夾持。

這種設計不僅使組裝過程簡單高效，也便于日后維護。如需更換光器件或電路板，只需卸下蓋板即可進行操作，無需破壞整體結構。

光口活動塊與主體在通過卡板卡槽初步固定后，還可根據實際應用需要，選擇焊接、粘接、鉚接等方式進行二次加固，提升了設計靈活性。

05 在光開關系統中的應用價值

對于光開關生產商與系統集成商而言，該內嵌式光模塊設計具有多重實用價值。

光開關設備通常需要集成多個光模塊，并在不同通道間進行快速切換。模塊插拔的便捷性與接口的長期穩定性，直接影響系統的部署效率和運維成本。

該模塊的自適應對準特性，能夠顯著降低系統集成時的調試難度，尤其適用于高密度機架式光開關設備。

其良好的電磁屏蔽與密封設計，也有助于提升整個光開關系統的信號純凈度與環境適應性。

當最后一個卡齒滑入卡孔，發出輕微的“咔嗒”聲，光口活動塊與主體之間的微妙間隙已然定格。這不足毫米的游隙，卻承載著制造公差與使用精度的全部智慧。

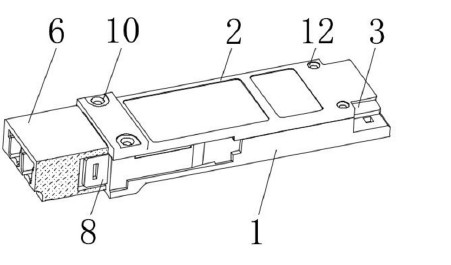

圖4：內嵌式光模塊立體剖面結構

這項內嵌式設計，光模塊不再是一個僵硬封閉的盒子，而是具備了柔性對接能力的智能接口。它像一位默契的舞伴，能在連接瞬間進行細微調整，確保每一次插拔都精準而流暢。

從實驗室圖紙，到機柜中穩定運行的光信號樞紐，創新往往就藏在這些看不見的細節里。在高速光網絡的世界里，可靠連接永遠是第一生產力。
