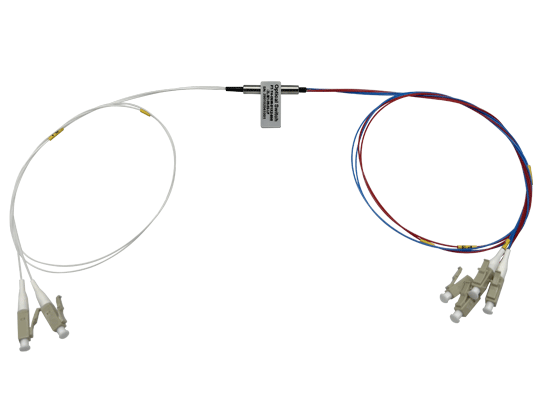

本產品為D1×2多模光纖開關，專為高速數據中心、通信測試及光網絡管理系統設計。該產品采用50/125μm多模光纖，工作波長850nm，3V鎖定驅動技術，支持0.9mm套管與0.5米尾纖長度，LC/PC連接頭配置，實現低損耗、高可靠性的光路切換，助力客戶提升網絡效率與穩定性。
l 超低插入損耗：典型值0.8dB（行業平均1.2dB），減少信號衰減，提升傳輸質量
l 高回波損耗：≥35dB（行業標準≥30dB），有效抑制信號反射干擾
l 3V鎖定控制：無需持續供電，切換后自動鎖定，節能30%以上
l 緊湊型設計：27×12×8.2mm超小體積，輕松適配密集機柜環境
l 寬溫工作范圍：-20℃～70℃（溫度循環-40℃～85℃/48Hr），適應嚴苛工業場景
l 數據中心光路切換：服務器集群快速切換，提升業務連續性
l 光通信測試設備：高精度信號切換，降低測試誤碼率
l 工業光網絡管理：適應-20℃～70℃環境，保障工業控制穩定性
l 5G前傳網絡：850nm波長適配短距離高速傳輸需求
本產品屬于機械式光開關，其工作原理類似于一個為光信號服務的“智能軌道扳道器”。
核心過程如下：輸入的光信號首先被準直器轉換為空間傳播的平行光束。當外部施加一個短暫的3V脈沖電信號時，內部的微型繼電器被激活，驅動機械裝置（如彈臂）推動光學棱鏡發生精確位移。
棱鏡的位置決定了光路的走向：
移至位置A時，光束被反射至輸出端口1。
移至位置B時，光束則被導向輸出端口2。
最關鍵的是，本產品采用“鎖定型”設計。脈沖結束后，機械結構會自動鎖定在切換后的位置，無需持續通電即可保持光路狀態，具有節能、穩定、抗干擾的突出優點。
簡言之，它通過電信號控制機械位移，實現光路的物理切換與自鎖，是光網絡中進行可靠路徑選擇的理想部件。
Optical Performance/光學性能 | Specification | ||
Operation Wavelength/工作波長 | nm | 850.00 | |
Insertion Loss/插入損耗 | Typ | dB | 0.80 |
Return Loss/回波損耗 | min | dB | 35 |
Cross-talk/串擾 | min | dB | 35 |
Switch Mode/控制方式 | Latching | ||
Power supply/驅動電壓 | V | 3 | |
Fiber Type/光纖類型 | 50/125/900 | ||

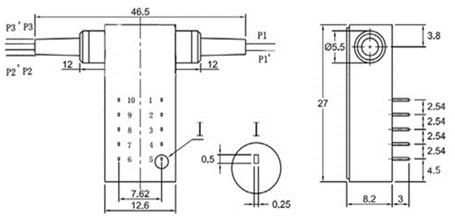

Dimensions/尺寸 | mm | 27X12X8.2 | |
Operating Temperature/工作溫度 | oC | -20~70 | |
Temperature Cycling(Temperature Range/Cycles)/溫度循環 | C / Hr | -40℃ to +85℃/48Hr | |
Data Document Preparation/數據文檔制備 | Specification | ||
Individual Test Data Sheet Format/單獨測試數據單格式 | Hardcopy | 中性 | |
Electronic Media Test Data File Format/電子媒介測試文件格式 | MS-Word | 中性 | |
RoHS Required/是否需要過RoHS | Yes/No | No | |
Pigtail Type/尾纖類型 | 0.9 | ||
Pigtail Length/尾纖長度 | 0.5 | ||
Pigtail Mark Method/尾纖標識方法 | 尾纖顏色 | P1/1,白色套管；P2/2,藍色套管；P3/3紅色套 | |
Connector Type/連接頭類型 | LC/PC | ||
